Фрезерные пластины: виды, назначение и критерии правильного подбора

Фрезерные пластины — один из ключевых элементов современного режущего инструмента. От их качества зависит точность обработки, стабильность процесса и срок службы фрезы. Сегодня на рынке представлено множество видов пластин, отличающихся формой, материалом и покрытием. Каждая из них предназначена для конкретных задач: от черновой обработки массивных заготовок до высокоточной финишной обработки деталей с минимальным припуском.

Главная особенность фрезерных пластин — возможность быстрой замены без переточки всего инструмента. Это экономит время, снижает затраты и повышает производительность. Современные технологии позволяют производить пластины с точной геометрией и износостойкими покрытиями, которые сохраняют режущие свойства даже при высоких температурах и нагрузках.

Однако разнообразие моделей может затруднить выбор. Разные материалы и конструкции требуют разного подхода: пластина, идеально подходящая для обработки стали, может оказаться неэффективной при работе с алюминием или чугуном. Поэтому важно понимать, какие существуют виды фрезерных пластин, как они устроены и какие параметры нужно учитывать при выборе.

В этой статье мы подробно разберём основные типы фрезерных пластин, их назначение и критерии правильного подбора. Также дадим практические советы, как увеличить срок службы инструмента и улучшить качество обработки. Если вы планируете купить фрезерные пластины, знание этих принципов поможет сделать осознанный выбор и подобрать оптимальное решение под ваши производственные задачи.

Основные виды фрезерных пластин и их особенности

Фрезерные пластины различаются по форме, назначению и типу крепления. От этих параметров зависит качество обработки, устойчивость к нагрузкам и универсальность инструмента. Правильно выбранная пластина помогает повысить производительность и снизить затраты на замену и обслуживание фрез. Рассмотрим основные виды пластин, которые применяются в современной металлообработке.

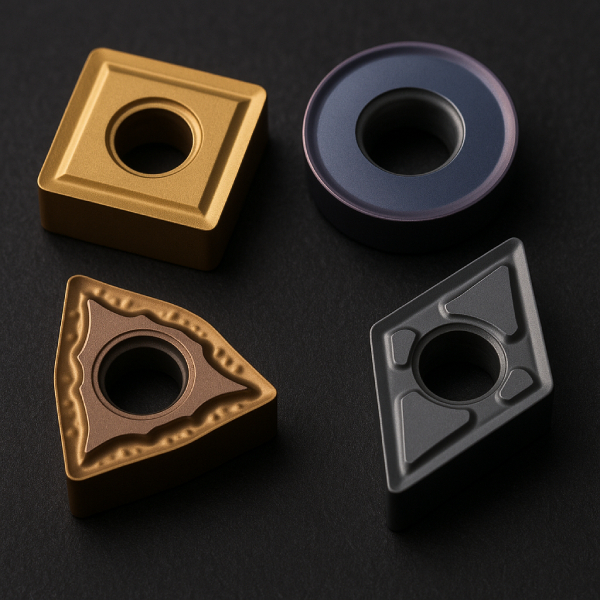

1. По форме режущей кромки

Форма пластины определяет направление резания, распределение нагрузки и чистоту получаемой поверхности. Чаще всего используются следующие типы:

• Квадратные — обеспечивают прочность и устойчивость при черновой обработке; выдерживают большие нагрузки и глубину реза.
• Ромбические — применяются для универсальных операций; позволяют обрабатывать как внешние, так и внутренние поверхности.
• Треугольные — имеют три рабочие кромки, используются для фрезерования под углом и обработки контуров.
• Круглые — обеспечивают плавное резание, подходят для финишной обработки и работы с твёрдыми материалами.

2. По типу крепления

Существует два основных способа фиксации фрезерных пластин — механический и пайкой. Механическое крепление позволяет быстро заменить изношенные элементы без разборки инструмента, а пайка обеспечивает максимальную жёсткость и точность при высоких нагрузках.

Тип крепления	Преимущества	Недостатки
Механическое	Быстрая замена, универсальность, возможность многократного использования державки.	Меньшая жёсткость соединения при высоких скоростях.
Пайка	Высокая точность и прочность фиксации, устойчивость к вибрациям.	Требуется полная замена инструмента при износе режущей части.

3. По назначению

Фрезерные пластины также различаются по типу выполняемой операции. В производстве чаще всего используются следующие группы:

• Черновые — применяются для быстрого снятия больших объёмов материала; имеют усиленную кромку и повышенную стойкость к нагрузкам.
• Полуфинишные — совмещают производительность и точность, обеспечивая ровную поверхность при умеренной скорости.
• Финишные — предназначены для окончательной обработки; обеспечивают высокую чистоту поверхности и минимальный износ.

4. По материалу изготовления

Современные фрезерные пластины изготавливаются из различных сплавов, каждый из которых рассчитан на определённые условия работы:

• Твёрдый сплав (WC–Co) — универсальный вариант, подходящий для большинства сталей и чугунов.
• Керамика (Al2O3, SiAlON) — устойчива к высоким температурам, применяется при фрезеровании закалённых сталей.
• CBN (кубический нитрид бора) — используется для сверхтвёрдых материалов, выдерживает экстремальные нагрузки.
• PCD (поликристаллический алмаз) — идеален для алюминия, меди и композитов, обеспечивает зеркальную чистоту поверхности.

Понимание различий между видами пластин позволяет подобрать инструмент под конкретную задачу: будь то грубая обработка массивных деталей или высокоточная работа с цветными металлами. Если вы планируете купить фрезерные пластины, стоит учитывать не только их форму и тип крепления, но и материал основы — от этого напрямую зависит срок службы и качество обработки.

Назначение фрезерных пластин в современных металлорежущих операциях

Фрезерные пластины являются основой любого современного режущего инструмента. Их главная задача — обеспечить эффективное снятие слоя материала при сохранении стабильности процесса и высокой точности обработки. В отличие от цельных фрез, где режущие элементы затачиваются вручную, сменные пластины позволяют быстро обновлять инструмент, повышая производительность и снижая затраты на обслуживание.

Основные функции фрезерных пластин

Каждая пластина выполняет сразу несколько технологических функций, влияющих на конечный результат обработки:

• Режущая функция. Формирование поверхности за счёт точного резания металла под заданным углом. Геометрия пластины определяет форму стружки и чистоту обработанной детали.
• Теплоотвод. Материалы и покрытия пластин эффективно рассеивают тепло, возникающее при фрезеровании, что предотвращает деформацию заготовки и преждевременный износ инструмента.
• Устойчивость к вибрациям. Правильно подобранная пластина снижает динамические нагрузки, обеспечивая стабильное резание без вибраций.
• Формирование качества поверхности. В зависимости от типа пластины можно добиться как грубой обработки, так и зеркального финиша без дополнительных операций шлифования.

Роль фрезерных пластин в разных типах операций

Современные фрезерные пластины применяются практически во всех видах металлорежущих операций — от тяжёлого чернового фрезерования до тонкой чистовой обработки. Их назначение варьируется в зависимости от конкретной задачи:

Тип операции	Назначение пластины	Особенности применения
Черновая обработка	Быстрое снятие больших объёмов металла.	Используются пластины с усиленной кромкой и высоким углом резания для стойкости при нагрузках.
Полуфинишная обработка	Формирование поверхности с приближением к конечным размерам.	Применяются универсальные пластины со сбалансированной геометрией и стойкостью к износу.
Финишная обработка	Достижение высокой точности и чистоты поверхности.	Используются пластины с острым углом и тонким покрытием, обеспечивающие минимальное трение.

Преимущества применения сменных пластин

Использование сменных фрезерных пластин позволяет отказаться от частой переточки инструмента. Это повышает стабильность размеров деталей, снижает время переналадки и исключает простоев оборудования. Кроме того, наличие разных форм и материалов пластин делает инструмент более универсальным — достаточно заменить режущий элемент, чтобы перейти от черновой обработки к чистовой.

В современных металлорежущих центрах фрезерные пластины обеспечивают сочетание точности, скорости и долговечности. Они стали неотъемлемой частью производственных процессов, где требуется высокая производительность при сохранении качества. Если вы планируете купить фрезерные пластины для работы на станках с ЧПУ, важно учитывать не только их форму, но и назначение под конкретный тип операций — это напрямую влияет на результат и срок службы инструмента.

Материалы и покрытия фрезерных пластин: от чего зависит их стойкость

Долговечность и эффективность фрезерных пластин напрямую зависят от того, из какого материала они изготовлены и какое покрытие нанесено на их поверхность. Эти два фактора определяют не только стойкость инструмента, но и качество обработки, скорость фрезерования и устойчивость к перегреву. Современные производители используют сложные комбинации сплавов и покрытий, чтобы обеспечить оптимальные характеристики под разные типы металлов и режимы работы.

Основные материалы фрезерных пластин

Материал основы определяет прочность, теплопроводность и устойчивость к износу. Наиболее распространённые варианты включают:

• Твёрдый сплав (WC–Co) — классическое решение для большинства операций. Обеспечивает баланс между твёрдостью и вязкостью, подходит для обработки стали, чугуна и цветных металлов.
• Мелкозернистый твёрдый сплав — обладает повышенной стойкостью к выкрашиванию и лучше подходит для финишных операций, где важна точность.
• Керамика (Al2O3, SiAlON) — устойчива к высоким температурам, используется при фрезеровании закалённых сталей и жаропрочных сплавов.
• CBN (кубический нитрид бора) — применяется для сверхтвёрдых материалов, выдерживает экстремальные нагрузки без потери формы.
• PCD (поликристаллический алмаз) — идеален для алюминия, меди и композитов; обеспечивает минимальное трение и зеркальную поверхность.

Типы покрытий и их назначение

Покрытие наносится тонким слоем с помощью технологий CVD или PVD. Оно снижает трение, защищает режущую кромку от перегрева и продлевает срок службы инструмента. Ниже приведены самые распространённые типы покрытий и их особенности:

Тип покрытия	Особенности	Рекомендуемые материалы заготовок
TiN (нитрид титана)	Универсальное покрытие, снижает трение и износ.	Сталь, чугун, цветные металлы.
TiAlN (нитрид титана и алюминия)	Отличается высокой термостойкостью, защищает от окисления.	Закалённые стали, жаропрочные сплавы.
TiCN (нитрид титана с углеродом)	Повышает твёрдость, предотвращает налипание стружки.	Нержавеющая сталь, титановые сплавы.
AlTiN	Устойчиво к термошоку, сохраняет прочность при высоких температурах.	Легированные и инструментальные стали.

Как выбрать сочетание материала и покрытия

Выбор зависит от обрабатываемого металла, скорости резания и условий охлаждения. Для универсальных задач подойдут WC–Co пластины с покрытием TiAlN — они обеспечивают надёжную работу при разных температурах. Для нержавейки лучше выбрать TiCN, а для алюминия — PCD без покрытия. При фрезеровании закалённых сталей или жаропрочных сплавов — оптимальны CBN или керамика с термостойким покрытием AlTiN.

Почему важно качество покрытия

Качество нанесения покрытия напрямую влияет на износостойкость инструмента. Неравномерная толщина слоя или микротрещины на поверхности приводят к преждевременному разрушению режущей кромки. Именно поэтому при решении купить фрезерные пластины стоит отдавать предпочтение проверенным брендам, использующим современные технологии нанесения защитных слоёв.

В результате правильно подобранный материал и покрытие позволяют увеличить срок службы инструмента в 2–4 раза, обеспечить стабильное качество поверхности и снизить риск поломки при работе в тяжёлых режимах. Это делает фрезерные пластины надёжным элементом современной металлообработки.

Как правильно подобрать фрезерные пластины под тип станка и материал заготовки

Выбор фрезерных пластин — это не просто вопрос совместимости инструмента и станка. От него напрямую зависит качество обработки, срок службы режущего элемента и производительность оборудования. Чтобы подобрать оптимальную пластину, необходимо учитывать несколько факторов: тип станка, материал заготовки, режим резания и требуемое качество поверхности.

1. Учет типа станка

Каждый тип станка имеет свои особенности работы, влияющие на выбор фрезерных пластин. Для ручных и универсальных станков подойдут более устойчивые пластины с увеличенной кромкой, а для станков с ЧПУ — варианты с высокой точностью и сбалансированной геометрией.

Тип станка	Рекомендуемые пластины	Особенности применения
Универсальный фрезерный станок	Твёрдосплавные пластины WC–Co с механическим креплением	Подходят для ручной регулировки, устойчивы к вибрациям.
Станок с ЧПУ	Мелкозернистые пластины с покрытием TiAlN или AlTiN	Обеспечивают точную геометрию, стабильность и высокую скорость резания.
Высокоскоростные центры	PCD или CBN-пластины	Рассчитаны на экстремальные скорости и минимальный износ.

2. Учет материала заготовки

Каждый металл по-разному реагирует на нагрузку, температуру и трение. Поэтому при выборе важно ориентироваться на состав и твёрдость заготовки:

• Сталь и чугун: оптимальны WC–Co с покрытием TiN или TiAlN — устойчивы к износу и перегреву.
• Нержавеющая сталь: требует покрытий TiCN или AlTiN, которые предотвращают налипание стружки.
• Алюминий и медь: лучше обрабатывать PCD-пластинами без покрытия — они обеспечивают зеркальную чистоту поверхности.
• Титан и жаропрочные сплавы: подходят CBN или мелкозернистые твёрдые сплавы с AlTiN, устойчивые к термошоку.

3. Геометрия пластины и условия обработки

Форма и угол резания должны соответствовать типу операции. Для черновых проходов — усиленные пластины с тупой кромкой, для финишных — острые с положительным углом. При обработке вязких материалов лучше использовать пластины с полированной поверхностью, снижающей налипание.

4. Подбор по режиму резания

Режимы резания (скорость, подача, глубина) должны соответствовать прочности и теплопроводности сплава. При высоких скоростях предпочтительны термостойкие покрытия TiAlN и AlTiN. При низких скоростях — TiN или TiCN. Несоблюдение параметров ведёт к перегреву и преждевременному износу инструмента.

5. Практические рекомендации

• Выбирайте пластины от проверенных производителей — они обеспечивают стабильное качество и соответствие стандартам ISO.
• Перед покупкой уточните тип посадочного места и способ крепления — не все пластины универсальны.
• Не используйте один и тот же инструмент для разных металлов без перенастройки параметров.

Грамотный подбор фрезерных пластин с учётом особенностей станка и материала заготовки позволяет значительно повысить производительность, продлить срок службы инструмента и добиться стабильного качества обработки. Если вы планируете купить фрезерные пластины, ориентируйтесь не только на цену, но и на технические характеристики — именно они определяют эффективность и экономичность вашего производства.

Типичные ошибки при выборе фрезерных пластин и как их избежать

Даже опытные специалисты иногда сталкиваются с проблемами преждевременного износа инструмента, вибраций и низкого качества поверхности. В большинстве случаев причина — неправильный выбор фрезерных пластин. Ошибки могут быть связаны с подбором сплава, формы, покрытия или несоответствием режима резания конкретным условиям. Рассмотрим самые распространённые ошибки и способы их избежать.

1. Универсальный подход ко всем материалам

Многие операторы стремятся использовать одни и те же пластины для разных металлов, считая это удобным решением. Однако универсальность в данном случае приводит к компромиссу: инструмент быстрее изнашивается, качество обработки падает. Например, пластины, рассчитанные на сталь, неэффективны при работе с алюминием или титаном. Для каждого материала требуется свой сплав и покрытие: TiN и TiAlN для стали, PCD для алюминия, CBN для закалённых поверхностей.

2. Игнорирование геометрии и угла резания

Неправильная форма или угол установки пластины приводит к вибрациям и выкрашиванию режущей кромки. Для твёрдых материалов подходят пластины с усиленной геометрией и фаской, а для мягких — с положительным углом резания и острой кромкой. Также важно учитывать направление подачи и угол наклона державки — ошибка в этих параметрах может снизить стойкость инструмента вдвое.

3. Неверный выбор покрытия

Покрытие определяет, насколько пластина устойчива к нагреву и износу. Часто выбирают «самое прочное» покрытие без учёта условий работы. Например, при фрезеровании алюминия использование TiAlN приводит к налипанию и перегреву, тогда как для таких сплавов лучше подходит полированная пластина без покрытия. Для нержавеющих сталей, наоборот, TiCN или AlTiN значительно повышают стойкость и предотвращают схватывание.

4. Пренебрежение режимами резания

Даже при идеально подобранной пластине неправильные режимы — слишком высокая скорость или подача — могут свести все преимущества на нет. Слишком большие обороты вызывают перегрев и разрушение покрытия, слишком маленькие — трение без эффективного резания. Чтобы избежать ошибок, стоит использовать рекомендации производителя и корректировать параметры под конкретный материал и тип фрезы.

5. Использование некачественных или несовместимых пластин

Попытка сэкономить на инструменте часто оборачивается увеличением расходов. Недорогие пластины без сертификации ISO могут иметь неровную геометрию и слабое покрытие, что вызывает вибрации, сколы и преждевременный износ державки. Также важно проверять совместимость посадочного гнезда и формы пластины — несовпадение даже на доли миллиметра приведёт к смещению и неравномерному резанию.

6. Отсутствие анализа износа

Многие операторы заменяют пластины только при видимом разрушении, не анализируя причины износа. Между тем характер повреждения режущей кромки может рассказать многое: равномерное притупление указывает на естественный износ, сколы — на чрезмерную подачу или вибрации, а потемнение кромки — на перегрев. Регулярный контроль состояния инструмента помогает корректировать режимы и продлевать срок службы пластин.

7. Неправильное хранение и установка

Даже качественные пластины теряют свойства при неправильном хранении. Повышенная влажность и пыль вызывают микротрещины и коррозию покрытия. Перед установкой нужно убедиться, что посадочное место чистое, а винт крепления не изношен. Небольшой перекос при фиксации вызывает биение и снижает точность фрезерования.

Избегая этих ошибок, можно значительно повысить эффективность и надёжность инструмента. Правильный подбор по материалу, геометрии и покрытию, а также соблюдение режимов резания и условий эксплуатации — основа стабильной работы и длительного срока службы. Если вы решили купить фрезерные пластины, обращайте внимание не только на цену, но и на технические характеристики — именно они определяют качество обработки и рентабельность производства.
