Противопожарные клапаны являются критически важными элементами систем противопожарной защиты, обеспечивающими автоматическое отсечение воздуховодов при возникновении пожара. Правильный выбор клапанов и их приводов напрямую влияет на эффективность системы дымоудаления и общую пожарную безопасность объекта.

Нормативные требования к противопожарным клапанам

Согласно СП 7.13130.2013 "Отопление, вентиляция и кондиционирование", противопожарные клапаны должны устанавливаться в местах пересечения воздуховодами ограждающих конструкций с нормируемым пределом огнестойкости. Основные технические требования регламентируются:

• ГОСТ Р 53301-2013 — технические требования к клапанам противопожарным

• ТР ЕАЭС 043/2017 — требования пожарной безопасности

• СП 60.13330.2020 — отопление, вентиляция и кондиционирование воздуха

Клапаны должны обеспечивать огнестойкость EI 60, EI 90 или EI 120 минут в зависимости от категории здания и требований проекта.

Классификация противопожарных клапанов по назначению

Клапаны общеобменной вентиляции

Устанавливаются в системах приточной и вытяжной вентиляции для предотвращения распространения продуктов горения по воздуховодам. Срабатывают при достижении температуры воздуха 72°C или по сигналу от системы пожарной автоматики.

Клапаны избыточного давления

Предназначены для систем подпора воздуха в лестничных клетках и лифтовых шахтах. Обеспечивают создание избыточного давления 20-150 Па для предотвращения задымления путей эвакуации.

Клапаны дымоудаления

Применяются в системах вытяжной противодымной вентиляции. Должны сохранять работоспособность при температуре 400°C в течение 2 часов и обеспечивать класс герметичности не ниже B по ГОСТ Р 53301-2013.

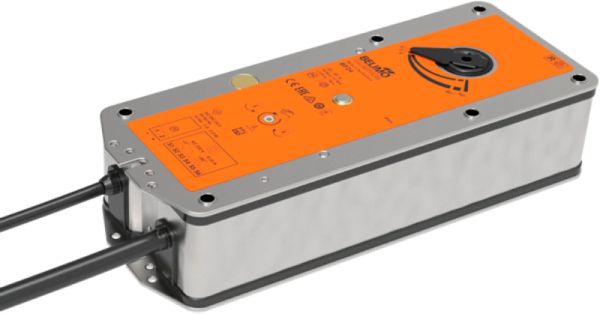

Технические характеристики приводов Belimo

Швейцарская компания Belimo является признанным лидером в производстве приводов для систем HVAC. Приводы Belimo для противопожарных клапанов отличаются:

Надежность и долговечность:

• Ресурс работы до 1 миллиона циклов

• Рабочая температура от -30°C до +70°C

• Степень защиты IP54

Точность позиционирования:

• Угол поворота 90° с точностью ±2°

• Крутящий момент от 5 до 50 Нм

• Время полного хода от 15 до 150 секунд

Интеграция в системы автоматики:

• Протоколы связи BACnet, Modbus, LON

• Аналоговые и цифровые входы/выходы

• Функция ручного управления

Критерии выбора противопожарных клапанов

Размер и пропускная способность

Типоразмеры клапанов выбираются исходя из сечения воздуховода и требуемого расхода воздуха. Стандартные размеры: от 100х100 мм до 1000х1000 мм для прямоугольных клапанов, диаметром от 100 до 800 мм для круглых.

Класс герметичности

• Класс A — до 10 м3/(чхм2) при 500 Па

• Класс B — до 5 м3/(чхм2) при 500 Па

• Класс C — до 1 м3/(чхм2) при 500 Па

Для систем дымоудаления рекомендуется класс B или C.

Предел огнестойкости

Выбор предела огнестойкости зависит от степени огнестойкости здания:

• EI 60 — для зданий III-V степени огнестойкости

• EI 90 — для зданий II степени огнестойкости

• EI 120 — для зданий I степени огнестойкости

Способ управления

• Тепловой замок — срабатывание при 72°C

• Электропривод — управление от системы пожарной автоматики

• Комбинированный — сочетание теплового замка и электропривода

Особенности монтажа и эксплуатации

При установке противопожарных клапанов необходимо обеспечить:

Правильное крепление: Клапан должен быть жестко закреплен в проеме с заполнением зазоров огнестойким материалом. Расстояние от клапана до ближайшего элемента воздуховода должно составлять не менее 200 мм.

Доступность для обслуживания: Обязательно предусмотреть люки или съемные участки воздуховода для технического обслуживания привода и лопастей клапана.

Правильное подключение: Приводы Belimo требуют напряжения питания 24В AC/DC или 230В AC в зависимости от модели. Необходимо предусмотреть резервное питание для обеспечения работоспособности в аварийном режиме.

Расчет параметров противопожарного клапана

Для правильного выбора клапана необходимо рассчитать аэродинамические характеристики:

Потери давления через клапан: /\P = ( х (p х v2) / 2

где:

• ( — коэффициент местного сопротивления клапана

• p — плотность воздуха, кг/м3

• v — скорость воздуха в клапане, м/с

Рекомендуемая скорость воздуха в противопожарных клапанах не должна превышать 20 м/с для обеспечения приемлемого уровня шума и надежности работы механизма.

Типичные ошибки при выборе и монтаже

Неправильный выбор типа привода: Использование приводов без функции возврата в исходное положение при отключении питания может привести к нарушению работы системы дымоудаления.

Недостаточный крутящий момент: При выборе привода необходимо учитывать не только массу лопастей, но и возможное сопротивление от загрязнений и коррозии.

Нарушение огнестойкости узла: Неправильная заделка зазоров между клапаном и проемом может снизить предел огнестойкости всей конструкции.

Техническое обслуживание и диагностика

Противопожарные клапаны требуют регулярного технического обслуживания согласно СП 5.13130.2009:

• Ежемесячная проверка внешнего состояния

• Полугодовая проверка работоспособности привода

• Ежегодная проверка герметичности и замена расходных материалов

Приводы Belimo оснащены системой самодиагностики, позволяющей контролировать техническое состояние без демонтажа оборудования.

Заключение

Выбор противопожарных клапанов требует комплексного подхода с учетом нормативных требований, условий эксплуатации и интеграции в общую систему противопожарной защиты здания. Надежные приводы швейцарского производства Belimo обеспечивают точное позиционирование лопастей и длительный срок службы оборудования.

На российском рынке качественные противопожарные клапаны с приводами Belimo предлагает ООО «Виктория», которое специализируется на производстве вентиляционного оборудования уже более 15 лет. Вся продукция компании сертифицирована по ГОСТ Р ИСО 9001-2015 и соответствует требованиям ТР ЕАЭС 043/2017, что гарантирует соблюдение всех необходимых стандартов пожарной безопасности.
