Защита берегов, дамб и склонов от оползней и размыва водой

Вода работает медленно, но не останавливается. Каждый паводок забирает немного грунта с берега, каждый ливень прорезает борозду на склоне, каждая волна подмывает основание дамбы. Через несколько сезонов это выливается в обрушенный участок, просевшую насыпь или дом, который оказался на краю оползня. Разберём, почему это происходит и какие решения реально работают.

Почему берега, дамбы и склоны подвержены размыву

Причина всегда одна - силы, удерживающие грунт, становятся меньше сил, которые его сдвигают. А вода умеет действовать с обеих сторон - она одновременно уносит частицы с поверхности и снижает сцепление внутри массива.

Основные механизмы разрушения:

поверхностный размыв - дождевая и талая вода стекает по склону, прорезает промоины и постепенно уносит верхний слой;
подмыв подошвы - течение реки или волна вымывает грунт у основания, и верхняя часть склона теряет опору;
волновое воздействие - удар волны разрыхляет грунт, а откатная волна забирает частицы с собой;
колебания уровня воды - при быстром падении уровня вода уходит из грунта медленнее, возникает фильтрационное давление, выталкивающее массив наружу;
суффозия - фильтрующийся поток вымывает мелкие частицы из тела дамбы, внутри образуются пустоты и ходы;
промерзание и оттаивание - лёд разрыхляет верхние слои, весной они сползают по плотному основанию;
ледоход и плавник - механические удары срывают незакреплённое покрытие берега.

Требования к инженерной защите территорий от оползней, обвалов и эрозии собраны в СП 116.13330.2012, защита от затопления и подтопления описана в СП 104.13330.2016, а общие правила для гидротехнических сооружений - в СП 58.13330.2019. Для грунтовых плотин и дамб действует СП 39.13330.2012.

Подход к защите за последние десятилетия изменился. Раньше берег закрывали бетонными плитами и каменной наброской, теперь в основе большинства решений лежат геосинтетические материалы, которые работают вместе с грунтом, а не против него. Самое универсальное из них - георешетка для укрепления склонов, ячеистый модуль, который раскладывают по откосу и заполняют щебнем, бетоном или растительным грунтом.

Какие факторы повышают риск оползней и обрушения грунта

Один и тот же склон может стоять десятилетиями или поехать после первой весны. Разница - в наборе условий, который сложился на конкретном участке.

Фактор	Чем опасен
Глинистые грунты	при увлажнении сцепление падает в разы, массив скользит по поверхности более плотного слоя
Слоистое строение склона	водоупорный слой с наклоном в сторону реки работает как готовая плоскость скольжения
Высокий уровень грунтовых вод	вода выходит на поверхность склона, выносит частицы и создаёт гидростатическое давление
Крутизна выше расчётной	подрезка склона под дорогу или площадку убирает естественный упор
Нагрузка на бровке	дом, отвал грунта, техника или дорога увеличивают сдвигающую силу
Быстрая сработка водохранилища	уровень падает быстрее, чем уходит вода из грунта, откос выпирает наружу
Уничтожение растительности	корневая система держит верхние 20–50 см, без неё эрозия начинается сразу
Нарушенный водоотвод	вода с кровель и площадок сбрасывается на склон и работает как постоянный источник размыва

Оценку дают не по внешним признакам, а по данным изысканий. Их выполняют по СП 47.13330.2016, грунты классифицируют по ГОСТ 25100-2020, а дальше считают коэффициент устойчивости склона. Если он ниже нормативного, поверхностное укрепление не поможет - нужны подпорные конструкции, разгрузка верхней части или перехватывающий дренаж.

Отдельно смотрят признаки уже начавшегося движения - трещины вдоль бровки, наклонённые деревья и столбы, перекошенные заборы, мокрые пятна и выходы воды на склоне. Это повод не укреплять поверхность, а срочно разбираться с причиной.

Роль дренажа и водоотвода в защите склонов

Девять из десяти оползней связаны с водой. Поэтому проект защиты начинается не с выбора покрытия, а с вопроса, откуда вода приходит и куда её вывести.

Поверхностный водоотвод

Задача - не пустить сток на склон и не дать воде задержаться на поверхности. Для этого делают:

нагорную канаву выше бровки, перехватывающую воду с верхней территории;
лотки и водосборные канавы по бермам, разбивающие длину стока;
быстротоки и перепады в местах спуска воды вниз по склону;
планировку поверхности без западин, где скапливается вода;
организованный сброс с кровель и площадок в сеть, а не на откос.

Подземный дренаж

Если в толще склона есть водоносный слой, поверхностными мерами не обойтись. Применяют перехватывающий дренаж выше линии выхода воды, дренажные прорези поперёк склона, пластовый дренаж под укреплением и дренажные маты. Трубы берут перфорированные в обсыпке из промытого щебня с геотекстильным фильтром, уклон - не менее 3 ‰, колодцы ставят на поворотах и через 35–50 м.

В теле дамбы задача другая - не перехватить воду, а безопасно её пропустить. Для этого устраивают обратные фильтры и дренажные призмы, подобранные так, чтобы поток не вымывал частицы грунта. Правила их расчёта изложены в СП 39.13330.2012, требования к дренажным системам - в СП 104.13330.2016 и СП 32.13330.2018.

Критичная деталь - выпуск. Собранная вода должна уходить ниже подошвы склона, в водоприёмник или ливневую сеть. Дренаж, упирающийся в тупик, не защищает склон, а превращается в подземный резервуар, который держит грунт в насыщенном состоянии круглый год.

Материалы для укрепления берегов, дамб и откосов

Выбор зависит от трёх вещей - крутизны, наличия течения или волны и того, нужен ли на склоне зелёный покров.

Решение	Где работает
Засев трав, гидропосев	пологие склоны до 1:3 без прямого контакта с водой
Геоматы и биоматы	склоны до 1:1,5, удерживают семена и грунт до появления дернины
Объёмные георешётки	откосы до 1:1 и круче, зона переменного уровня воды при заполнении щебнем
Габионы и матрацы Рено	подмываемые берега, подпорные конструкции, участки с течением
Каменная наброска	берега водоёмов и русел с сильным волновым воздействием
Бетонные плиты и гибкие бетонные покрытия	напорные откосы дамб, подходы к мостам, водосбросы
Шпунт и свайные ряды	вертикальные стенки на реках и каналах, защита от глубинного подмыва

На практике решения комбинируют по высоте. В подводной и прибойной зоне ставят габионные матрацы или каменную наброску, выше - георешётку со щебнем, в верхней части - георешётку с растительным грунтом или геомат с засевом. Такая схема дешевле сплошного бетона и выглядит естественно.

Подпорные и габионные конструкции проектируют по СП 381.1325800.2018, морские берегозащитные сооружения - по СП 277.1325800.2016. Классификацию геосинтетики даёт ГОСТ Р 55028-2012, рекомендации по применению в дорожных и земляных конструкциях - ОДМ 218.5.003-2010.

Как георешётки и геотекстиль помогают удерживать грунт

Эти два материала почти всегда идут в паре, но задачи у них разные. Геотекстиль разделяет и фильтрует, георешётка удерживает и армирует.

Что делает геотекстиль

разделяет слои - щебень не уходит в глину, грунт не поднимается в дренирующий слой;
работает фильтром - пропускает воду и задерживает частицы грунта, предотвращая суффозию;
распределяет нагрузку по площади и снижает продавливание основания;
защищает геомембрану и дренажные трубы от повреждений щебнем.

Плотность подбирают по условиям - 150–250 г/м2 для разделения слоёв, 300–500 г/м2 под каменную наброску и габионы, где материал испытывает удары и прокол.

Что делает объёмная георешётка

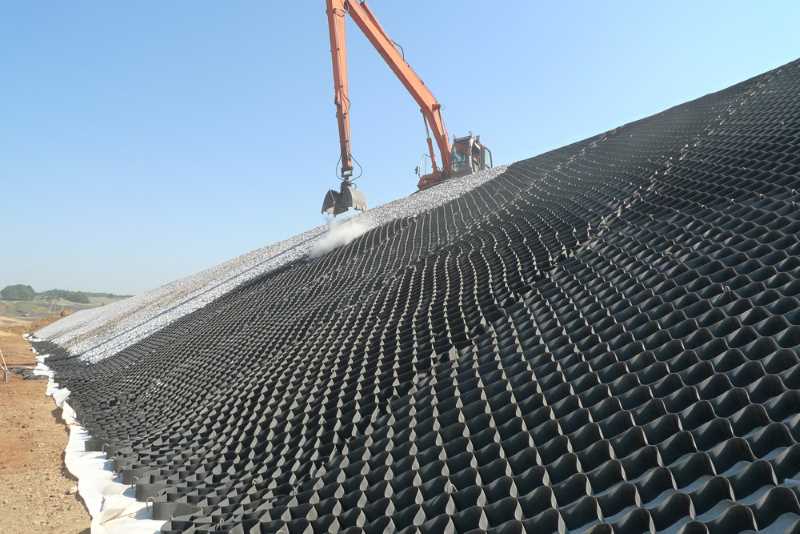

Ячеистый модуль растягивают по склону, фиксируют анкерами и заполняют щебнем, бетоном или растительным грунтом. Каждая ячейка превращается в замкнутую обойму - заполнитель не может сползти вниз, а поток воды дробится на короткие отрезки и теряет размывающую силу.

Высоту ячейки берут по условиям - 50–75 мм на пологих склонах, 100–150 мм на крутых и в зоне переменного уровня воды, 200 мм при сильном стоке. Анкеры длиной 60–120 см заводят в плотный грунт, верхний край материала закрепляют в траншее за бровкой, в подошве делают упор из щебня или бетонный зуб.

Плоские геосетки и георешётки работают иначе - их укладывают послойно в тело насыпи или дамбы. Полотно воспринимает растягивающие усилия, которые грунт сам держать не может, и позволяет сделать откос круче без подпорной стенки. Прочность материала проверяют по ГОСТ Р 55030-2012.

Типичные ошибки при защите склонов от воды и оползней

Большинство неудачных решений повторяют один и тот же набор просчётов.

Борьба со следствием. Поверхность закрывают покрытием, хотя причина движения - подземная вода, и оползень продолжается уже вместе с укреплением;
Работа без изысканий и расчёта устойчивости. Конструкцию назначают по аналогии с соседним объектом, где другие грунты и другой уровень воды;
Отсутствие упора в подошве. Любое покрытие без опоры внизу со временем сползает, у бровки появляются разрывы;
Пропущенный геотекстиль. Щебень уходит в грунт, дренаж заиливается, заполнитель из ячеек вымывается;
Неправильный подбор фильтра в теле дамбы. Фильтр не задерживает частицы, начинается суффозия и образуются внутренние ходы;
Экономия на анкерах и нахлёстах. Материал отрывается при первом же ливне или паводке;
Дренаж без выпуска. Вода собрана, но уходить ей некуда, грунт остаётся насыщенным;
Сброс воды с кровель и площадок на склон. Укрепление подмывается сверху, с незащищённой стороны;
Нагрузка на бровке. Отвалы грунта, стоянка техники и складирование материалов провоцируют сдвиг;
Отказ от наблюдения. Промоины, просадки заполнителя и новые выходы воды не фиксируют, пока не произойдёт крупное обрушение.

Проверять защиту имеет смысл после каждого паводка и сильного ливня, а на водохранилищах - после сработки уровня. Свежие трещины у бровки, мокрые пятна, вымытый из-под покрытия грунт и осадка заполнителя говорят о том, что где-то нарушен водоотвод. Устранить такой дефект в первый сезон дешевле в разы, чем восстанавливать сошедший склон вместе с частью дамбы или дороги.
